概述


引言

超声波物位测量是基于回声测距原理。由于在发出声音和听到声音之间有一个可测量的时间差,因此声音可用作一种测量工具。然后将该时间差可转换成有用信息。超声波传感器可产生20,000 Hz 以上的超声波,然后计算回波的时间差。



传感器可发出超声波,感测回波,然后收发器计算时间差,并转换成为有用信息。


西门子超声波装置内置了专利的声智能回波信号处理技术及独特的算法。声智能技术能够区分来自现场的真实的回波和来自障碍物或电子噪声中的假回波。


典型系统

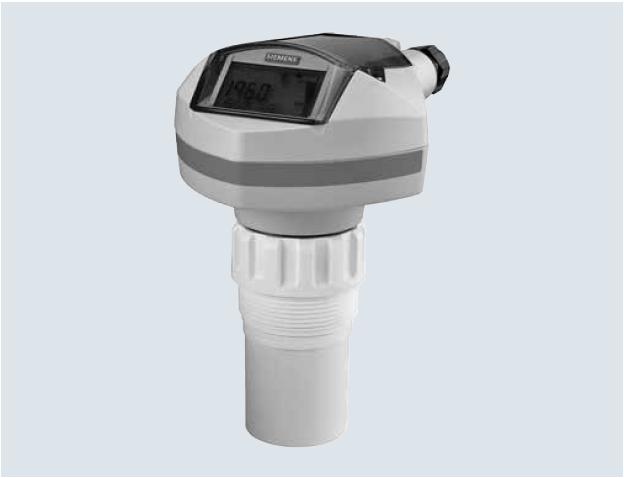

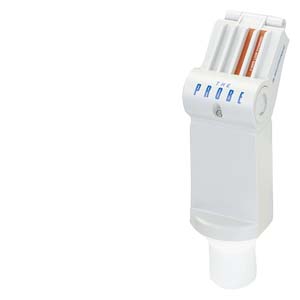

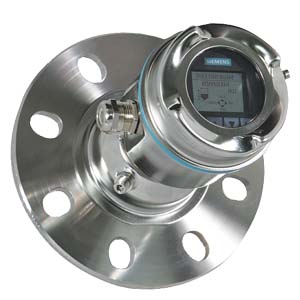

超声波物位测量需要两个部件:一个用于发出声音,采集回波(传感器),另一个用于计算数据,导出测量结果(变送器)。即使某些超声波仪表将某些部件进行了集成,但有些功能仍不同。超声波测量系统将信号输出到PLC 或PC 进行过程控制。



操作原理

传感器中的压电晶体可将电气信号转换成为声能,以脉冲形式在空气中传播,然后经由目标物反射回到传感器。此时传感器作为接收装置,将声能转换成为一种电信号。电信号处理器可以分析回波,计算传感器和目标之间的距离。从发出声音到收到回波之间的时间与传感器和容器中物料之间的距离成正比。基于时差原理的超声波测量技术,公式如下:距离=(声速 x 时间)/2。



操作模式


常用术语

衰减

是指从信号一个点传输到另一个点时的强度降低。衰减可表示为输入强度与输出强度之比,单位为分贝。

波束角

在能量减少一半(-3dB)处,以传感器轴线为中心的圆锥范围内
定义为波束角。

盲区

从收发器忽略接收回波的传感器面向下延伸的指定区域称为盲区。盲区也忽略余振回波。

回波置信度

回波检测准确性的识别能力。回波可靠性测量。

余振

在终止脉冲传送后传感器继续振动的固有特性。传送脉冲的衰减。

传感器/ 收发器

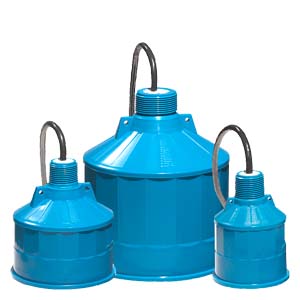

传感器提供初始超声波脉冲,并接收其回波。超声波传感器可放大由压电晶体发出的声波,并传送声波到传感器的表面,同时将衰减来自其它的传感器发射的声波做衰减处理。



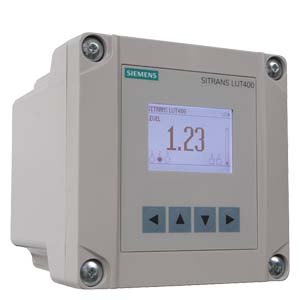

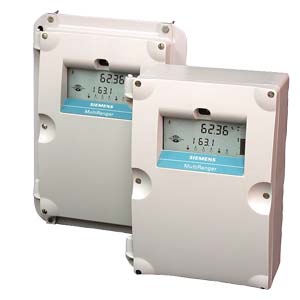

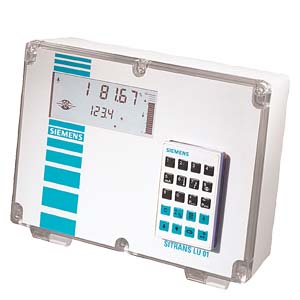

收发器分析来自传感器的回波,确定必要的测量。
